জল কুলিং এবং হিটিং Chiller
1. প্রযুক্তিগত নকশা প্রয়োজনীয়তা:
1. সংকুচিত হাওয়া তাপমাত্রা পরিসীমা: সংকুচিত হাওয়া খাঁজ তাপমাত্রা 30 ℃ -55 ℃, 20 ℃ -60 ℃ রপ্তানি তাপমাত্রা পরিসীমা;
2. সংকুচিত বায়ু প্রবাহ 10m ³ / মিনিট, সংকুচিত বায়ু প্রবেশ করুন এবং আউটলেট ব্যাস DN80-DN100; কম্প্রেস বাতাস চাপ পরিসীমা 1bar-4bar;
3. তাপ চক্র ≤ 90 মিনিট; ঠান্ডা চক্র ≤ 90 মিনিট, গরম 1-2 ℃ / মিনিট, ঠান্ডা 1-2 ℃ / মিনিট;
4. তাপমাত্রা নিয়ন্ত্রণ সঠিকতা: ± 3 ℃;
5. মিডিয়া ট্যাংক সর্বাধিক আয়তন: 120L, ট্যাংক উপাদান: 304 স্টেইনলেস স্টীল প্লেট ঢালাইকর, প্রাচীর বেধ: 1.5 মিমি, নিরোধক উপাদান: রাবার অগ্নি নিরোধক তুলো;
6. ডাইরেক্ট্রিক তাপমাত্রা পরিসীমা -10 ℃ -80 ℃; ইথিলিন গ্লাইকোল অ্যান্টিজেফের মাঝারি নির্বাচন, ফিজিং পয়েন্ট ≥ 20 ℃, সান্দ্রতা ≤ 40mm ² / গুলি;
2. ইউনিট বিশ্লেষণ
1. ব্র্যান্ড আমেরিকান কোপল্যান্ডের সাহায্যে 1. কম্প্রেসার সম্পূর্ণভাবে স্ক্রল কম্প্রেসারটি সন্নিবেশ করা হয়েছে।
2. ইউনিট তাপমাত্রা নিয়ন্ত্রণ সঠিকতা ± 1 ℃, জল চাপ 2bar কম না দ্বারা সরবরাহিত।
3. রেফ্রিজারেশন সিস্টেম নকশা একাধিক সুরক্ষা ফাংশন, ইউনিটের নিয়ন্ত্রণ প্যানেলের মাধ্যমে ফল্ট অবস্থান নির্ধারণ করতে পারেন।
4. গরম এবং ঠান্ডা ইউনিট সুরক্ষা ফাংশন উচ্চ এবং নিম্ন চাপ সুরক্ষা অন্তর্ভুক্ত; নিরাপত্তা ভালভ; ওভারহ্যাট সুরক্ষা; অতিরিক্ত ধারন রোধ; বিপরীত ফেজ; ফেজ অভাব; জল প্রবাহ সুরক্ষা, অ্যালার্ম ব্যবস্থা বন্ধ ইউনিট নিতে ব্যর্থতা।
3. জল কুলিং এবং তাপ চিলার টেক বিশেষ উল্লেখ:
আউটলেট টেম্প কন্ট্রোল রেঞ্জ | ℃ | -10 ~ 80 | ||
কুলিং ওয়াটার ইটলেট / আউটলেট | ℃ | 32/37 | ||
কুলিং ক্যাপাসিটুলিং ক্যাপাসিটি ( আউটলেট = 0 ℃ ) | KW | 16.2 | ||
Kcal / ঘঃ | 13932 | |||
সংকোচকারী | তরবার | কোপল্যান্ড | ||
আদর্শ | স্ক্রোল | |||
অভিভাবক | পিটিসি , ফেজ , ওভারলোড ইত্যাদি | |||
পরিমাণ | 2 | |||
ইনপুট শক্তি | KW | 3.75 * 2 | ||
ঘূর্ণমান গতি / শক্তি | 2950rpm / 380V / 50Hz | |||
তেল বিভাজক | গঠন | বাহ্যিক শৈলী | ||
বিচ্ছেদ নির্ভুলতা | 99.9% | |||
ফিল্টার উপাদান | মরিচা রোধক স্পাত | |||
evaporator | আদর্শ | প্লেট তাপ এক্সচেঞ্জার | ||
উপাদান | 304 | |||
জলের প্রবাহ | মি 3 / h | 5,47 | ||
পাইপ সাইজ | মিমি | ডিএন 40 | ||
চাপ | kPa | 30-80 | ||
টেম্প কন্ট্রোল | তাপমাত্রা সেন্সর | |||
মধ্যম | জমাটবিরোধী পদার্থ | |||
বিদ্যুত্সঁচয়ী যন্ত্র | আদর্শ | শেল এবং টিউব | ||
উপাদান | তামার পাইপ | |||
সিলিন্ডার উপাদান | Q235B | |||
ফ্লো | মি 3 / h | 6,85 | ||
জল নল | মিমি | ডিএন 40 | ||
চাপ | kPa | 40-100 | ||
ট্যাঙ্ক | উপাদান | 304 | ||
উত্তাপ | উন্নত জলরোধী আগুন অন্তরণ | |||
আয়তন | 120 | |||
তাপ ক্যাপাসিটি | KW | 12 | ||
পাম্প ( ভিতরে ) | উপাদান | প্রথম পাতা | ||
ক্ষমতা | KW | 0.75 | ||
তাপমাত্রা | ℃ | -20 থেকে 95 | ||
পাম্প ( বাইরে ) | উপাদান | প্রথম পাতা | ||
ক্ষমতা | KW | 0.75 | ||
তাপমাত্রা | ℃ | -20 থেকে 95 | ||
ড্রায়ার ফিল্টার | আদর্শ | অনুভূমিক | ||
উপাদান | কারবন | |||
ছাঁকনি | অ্যালুমিনিয়াম আণবিক চালনী | |||
বৈদ্যুতিক নিয়ন্ত্রণ | নিয়ামক | অটো | ||
পাম্প কন্ট্রোল | ইন্টেলিজেন্ট আলাপ নিয়ন্ত্রণ | |||
স্নিগ্ধকারী | কন্ট্রোল ওয়ে | সম্প্রসারণ ভালভ | ||
মডেল | R22 | |||
অভিযোগ | কেজি | 3.1 + + 3.1 | ||
অন্যান্য স্পেস | এক্সস্ট চাপ | পিএ | 12-16 | |
এক্সস্ট টর্প | ℃ | 70-90 | ||
পরিবেষ্টনকারী টেম্প | ℃ | ≤40 | ||
চলমান বর্তমান | একজন | 41 | ||
একক ভর | কেজি | 490 | ||

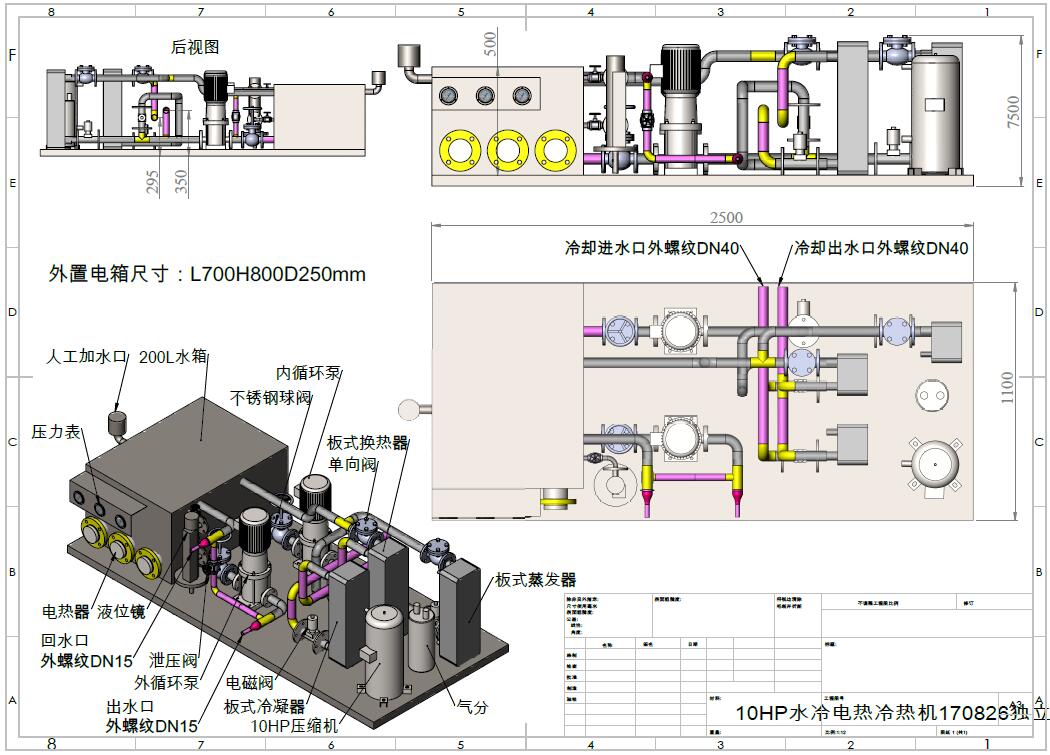

মাত্রা | মিমি | অঙ্কন দেখুন | ||
